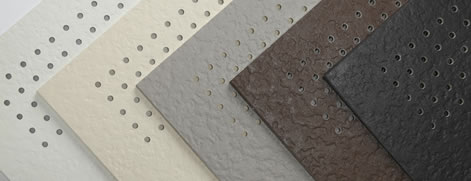

防火端部有孔
国土交通省大臣認定
| ■ | 準耐火構造30分軒裏 QF030RS-0283 |
※VOC規制対象外製品
特徴及び主な用途
Point1 防火性能
サイディング・ケイカル板の12mmと同じ準耐火軒裏30分構造を8mmで取得。
Point2 施工性アップ（12㎜比 30％軽量化）
12mmに比べ軽量で運搬・施工がラクになります。
Point3 軒の出2mまで対応
バルコニー下や玄関等、軒の出が大きい部位に使用できます。
Point4 有孔換気面積
3枚取：3×6板の開孔面積0.00753㎡（75.3cm2）×3ヵ所＝0.02259m2（225.9cm2）
2枚取：3×6板の開孔面積0.00753m2（75.3cm2）×2か所＝0.01506m2（150.6cm2）

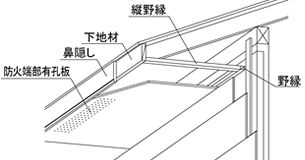

■施工図

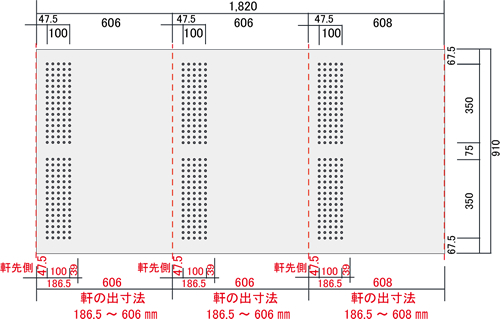

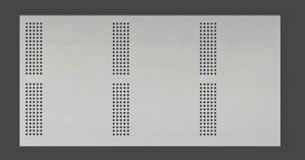

防火端部有孔 3枚取タイプ （有効換気面積5列×15行×2=0.00753m2×3カ所）

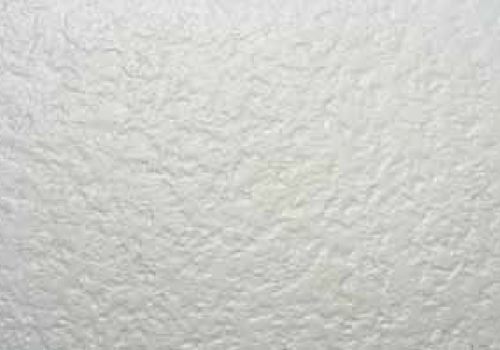

防火端部有孔 リップル 3枚取タイプ
写真をクリックすると拡大します。

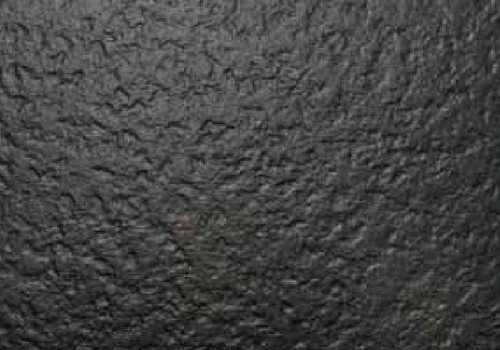

ブラック BK
ホワイト WH

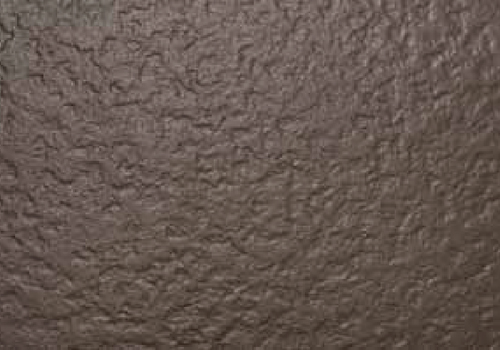

ブラウン BR

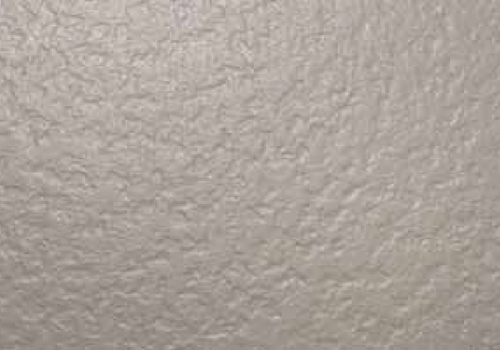

アンバーグレー AG

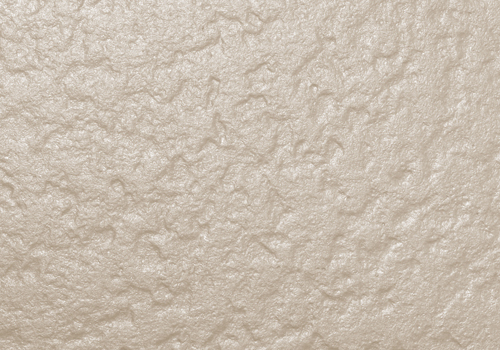

アイボリー IV
| 品名 | エンボス リップル防火端部有孔 3枚取 | 防火端部有孔 3枚取 | ||||
|---|---|---|---|---|---|---|
| 色 | ブラック | ホワイト | ブラウン | アンバーグレー | アイボリー | 無塗装（フラット） |
| 品番 | BTR836BK | BTR836WH | BTR836BR | BTR836AG | BTR836IV | BT836 |
| 規格 | 8mm 910mm×1,820mm | |||||
| 孔径・孔数 | 孔径：φ8mm-25mm 孔数：75×2×3カ所=450孔 | |||||
| 換気面積 | 0.00753m2（75.3cm2）×3カ所 0.02259m2（225.9cm2）/枚 | |||||
| 設計価格 | 6,000円/枚 | 5,000円/枚 | ||||
| 梱包 | パレット積（100枚） | パレット積（120枚） | ||||
| 小口形状 | 4面々取 | 切放し | ||||

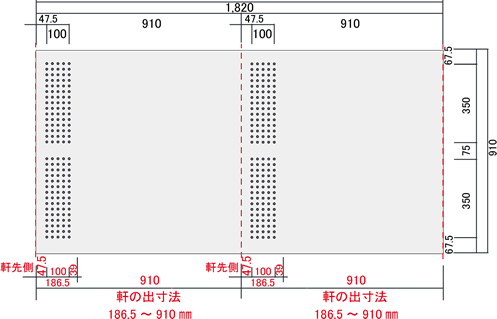

防火端部有孔 2枚取タイプ （有効換気面積5列×15行×2=0.00753m2×2カ所） ［受注生産品］
防火端部有孔 リップル 2枚取タイプ ［受注生産品］
写真をクリックすると拡大します。
-
ブラック BK
-
ホワイト WH
-
ブラウン BR
-
アンバーグレー AG
-
アイボリー IV
| 品名 | エンボス リップル防火端部有孔 2枚取 | 防火端部有孔 2枚取 | ||||
|---|---|---|---|---|---|---|
| 色 | ブラック | ホワイト | ブラウン | アンバーグレー | アイボリー | 無塗装（フラット） |
| 品番 | BTR836BK-2 | BTR836WH-2 | BTR836BR-2 | BTR836AG-2 | BTR836IV-2 | BT836-2 |
| 規格 | 8mm 910mm×1,820mm | |||||
| 孔径・孔数 | 孔径：φ8mm-25mm 孔数：75×2×2カ所=300孔 | |||||
| 換気面積 | 0.00753m2（75.3cm2）×2ヵ所0.01506m2（150.6cm2）/枚 | |||||
| 設計価格 | 6,000円/枚 | 5,000円/枚 | ||||
| 梱包 | パレット積（100枚） | パレット積（120枚） | ||||
| 小口形状 | 4面々取 | 切放し | ||||
- ※防火端部有孔板の不燃認定は貫通孔部分に不燃の裏打ち材が必要となります。
- ※防火端部有孔 2枚取タイプは受注生産品です。納期は弊社担当営業所までお問い合わせください。
- ※表示価格は税抜きです。
エンボスカラー・ノキエイトエンボスカラー共通副資材
6mm用カラー釘
8mm～12mm用カラー釘
カラー連結釘
補修塗料
| 品名 | ブラック | ホワイト | ブラウン | アンバー グレー |
アイボリー | 規格 | 材質・形状 | 梱包 | 設計価格 |
|---|---|---|---|---|---|---|---|---|---|
| 6mm用 カラー釘（1kg箱） |
ENBK | ENWH | ENBR | ENAG | ENIV | 2.0φ-32mm | ステンレス・スクリュー | 1kg/箱 | 3,200円 |
| 6mm用 カラー釘（小袋） |
ENBK90 | ENWH90 | ENBR90 | ENAG90 | ENIV90 | 2.0φ-32mm | ステンレス・スクリュー | 90本/袋 | 500円 |
| 6mm用 カラー連結釘 |
ENRBK | ENRWH | ENRBR | ENRAG | ENRIV | 1.9φ-32mm | ステンレス・スクリュー | 200本/巻 | 1,400円 |
| 8mm～12mm用 カラー釘（小袋） |
ENLBK | ENLWH | ENLBR | ENLAG | ENLIV | 2.3φ-39mm | ステンレス・リング | 90本/袋 | 550円 |
| 8mm～12mm用 カラー連結釘 |
ENLRBK | ENLRWH | ENLRBR | ENLRAG | ENLRIV | 2.3φ-39mm | ステンレス・リング | 200本/巻 | 1,500円 |
| 補修塗料 | EHBK | EHWH | EHBR | EHAG | EHIV | 70cc | ハケ付 | 1缶 | 1,200円 |
※全ての表示価格は税抜き価格です。
エンボスカラー軒天 色見本番号（エンボスカラー・ノキエイトエンボスカラー）
| 色（品番） | 日塗工 | マンセル値 |
|---|---|---|
| ブラック（BK） | N-30近似 | N3近似 |
| ホワイト（WH） | 25-90A近似 | 5Y9/0.5近似 |
| ブラウン（BR） | 19-40D近似 | 10YR4/2近似 |
| アンバーグレー（AG） | 22-60B近似 | 2.5Y6/1近似 |
| アイボリー（IV） | 22-85C近似 | 2.5Y8.5/1.5近似 |
※色見本番号は近似色となります。
エンボスカラー シーリング対応色
| メーカー名 / 色名 | ブラック | ホワイト | ブラウン | アンバーグレー | アイボリー | |
|---|---|---|---|---|---|---|
| オート化学工業（株） | 長期耐久 オートンイクシード |
KMオニキスブラック H65 |
ミコノスホワイト H24 |
KMビートルブラウン E57 |
ルミナスブラウン 199 |
Nフローラルホワイト 864 |
| サイディング シーラント |
KMオニキスブラック H65 |
ミコノスホワイト H24 |
KMビートルブラウン E57 |
ルミナスブラウン 199 |
Nフローラルホワイト 864 |
|
| サンライズ（株） | 高耐候シーリング SRシールH100 |
H100 オーセントグレー |
H100 カーサホワイト |
H100 ブラウン |
H100 ブエノクリーム |
H100 Nホワイト |
| 建築用シーリング SRシールS70 |
S70 オーセントグレー |
S70 カーサホワイト |
S70 ブラウン |
S70 ブエノクリーム |
S70 Nホワイト |
|
| リップル防火端部有孔（3枚取） | BTR836BK | BTR836WH | BTR836BR | BTR836AG | BTR836IV | |
| リップル防火端部有孔（2枚取） | BTR836BK-2 | BTR836WH-2 | BTR836BR-2 | BTR836AG-2 | BTR836IV-2 | |
※シーリングの製品についてのお問い合わせは上記製造メーカーまで、お問い合わせください。
