耐火GSⅡ

認定証
  • ■認定番号(耐火):FP060NP-9045 FP060NP-9051
  • ■認定番号(遮音):SOI-9017 SOI-9049

1時間耐火構造の耐火間仕切壁として、上張りに厚さ12mmのアスノン、下張りに厚さ15mmの強化せっこうボードを組み合わせた間仕切壁です。

特 長

上張りせっこうボード、下張りにアスノンを用いた耐火システムです。

主な用途

工場、倉庫、病院、ショッピングセンターなどの防火区画。

標準的な仕様

壁厚:114mm(最大564mm)

■主要構成材料

  • 1. 強化石膏ボード(NM-8615):15mm 上張面材
  • 2. アスノン(NM-8314):12mm 下張面材
  • 3. 上下ランナー:50~500×40~75×0.6~3.2mm(遮音構造 65~100mm)
  • 4. スタッド:50×45×0.6㎜以上(遮音構造 65~100mm)
       ・スタッドの取付ピッチ:455mm以下
  • 5. 接着剤:酢酸ビニール系せっこう接着剤
  • 6. タッピングねじ:上張り用 Φ3.5×25mm以上
  • 7. ステープル:7×22mm以上
  • 8. 目地処理:グラスファイバーテープ(厚0.2×巾50mm)
       パテ材:せっこう系
  • 9. 要四周処理

水平断面図

耐火88

認定証
別添
  • ■認定番号:FP060NP-9066

1時間耐火構造の耐火間仕切壁として、厚さ8mmのアスノン2枚張りによる間仕切壁です。

耐火12W

認定証
別添
  • ■認定番号(耐火):FP060NP-9046
  • ■認定番号(遮音):SOI-9019

1時間耐火構造の耐火間仕切壁として、厚さ12mmのアスノン2枚張りによる間仕切壁です。

特 長

アスノン2枚張りによる耐火システムです。

主な用途

工場、倉庫、病院、ショッピングセンターなどの防火区画。

標準的な仕様

壁厚:【耐火88】97mm(最大532mm)  【耐火12W】113mm(最大548mm)

■主要構成材料

  • 1. 耐火88:アスノン(NM-8314):8mm 上・下張面材
  • 2. 耐火12W:アスノン(NM-8314):12mm 上・下張面材
  • 3. 上下ランナー:65~500×40~75×0.6~3.2mm(12Wのみ:遮音構造 65~97mm)
  • 4. スタッド:65~500×45~75×0.6~3.2mm(12Wのみ:遮音構造 65~97mm)
       ・スタッドの取付ピッチ:455mm以下
  • 5. 接着剤:【耐火88】せっこう系接着剤  【耐火12W】酢酸ビニール変性せっこう接着剤
  • 6. タッピングねじ:【耐火88】Φ3.5×32mm以上  【耐火12W】Φ3.5×25mm(下張り)又はΦ3.5×32mm以上(上張り)
       (JIS B 1122又はB1125)
  • 7. 目地処理:
       【耐火88】グラスファイバーテープ(厚0.2×巾50mm)
       パテ材:せっこう系
       【耐火12W】グラスファイバーテープ(厚0.2×巾50mm)
       パテ材:酢酸ビニル入せっこう系
  • 8. 要四周処理

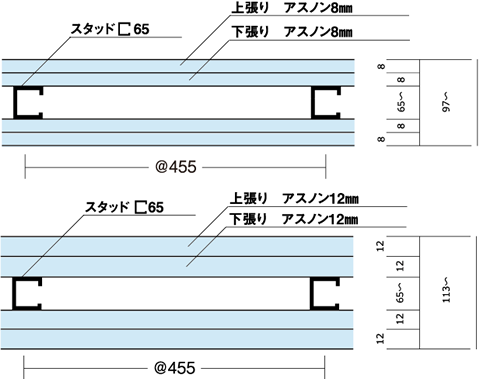

水平断面図
